Emballeur gonflable courbé CIPP

Le packer incurvé gonflable CIPP (Cured-in-place-pipe) est un dispositif gonflable tubulaire utilisé pour maintenir la feuille de fibre de verre imprégnée de résine contre les parois intérieures du tuyau hôte pendant toute la durée du processus de durcissement.

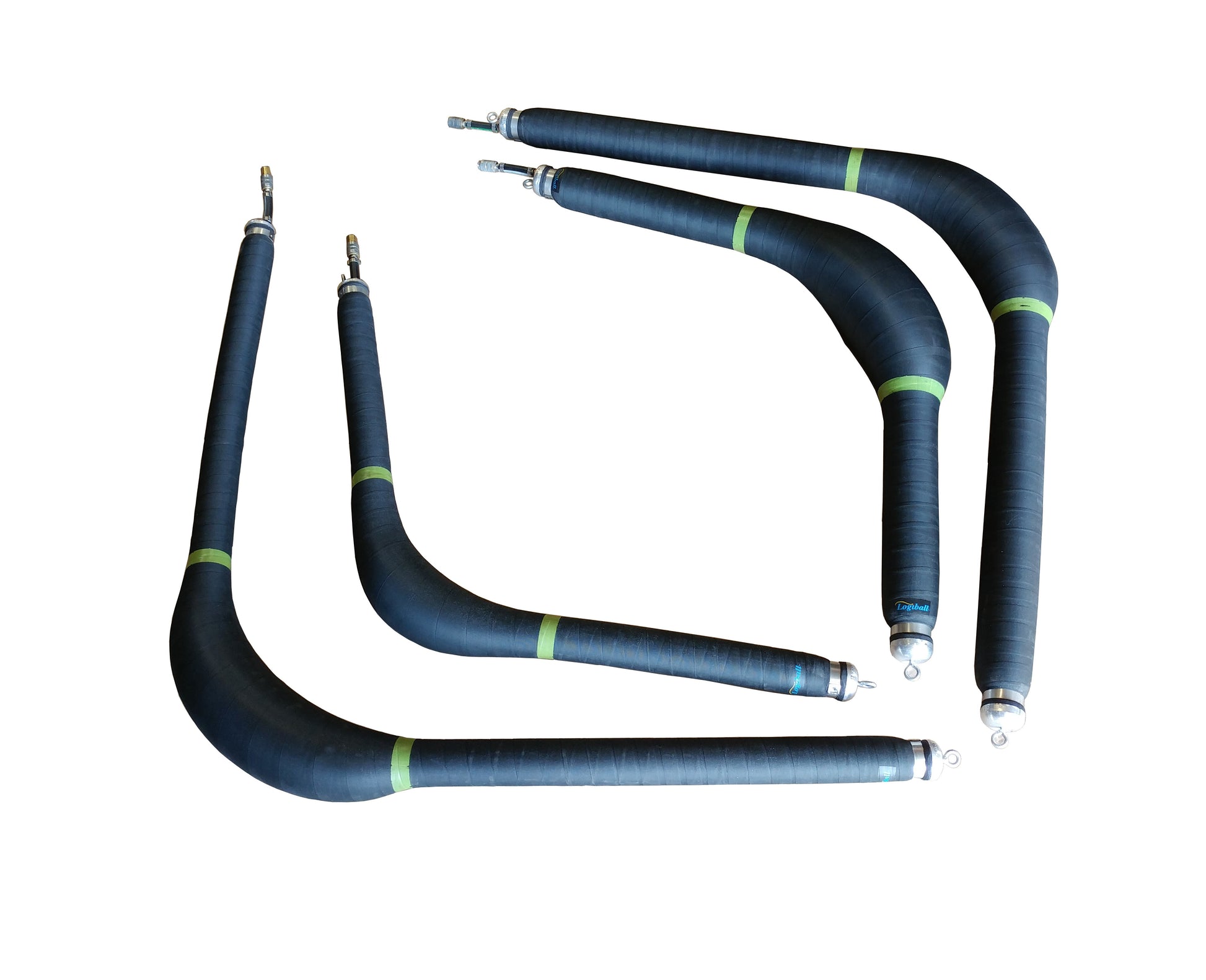

Les 4″ et 6″  Les obturateurs gonflables courbés sont utilisés pour installer des chemises sectionnelles CIPP sur les coudes des conduites latérales. La partie centrale de la zone de la vessie se dilatera librement dans le rayon du coude sans créer de pli (les matériaux de revêtement doivent être compatibles pour les coudes de revêtement).

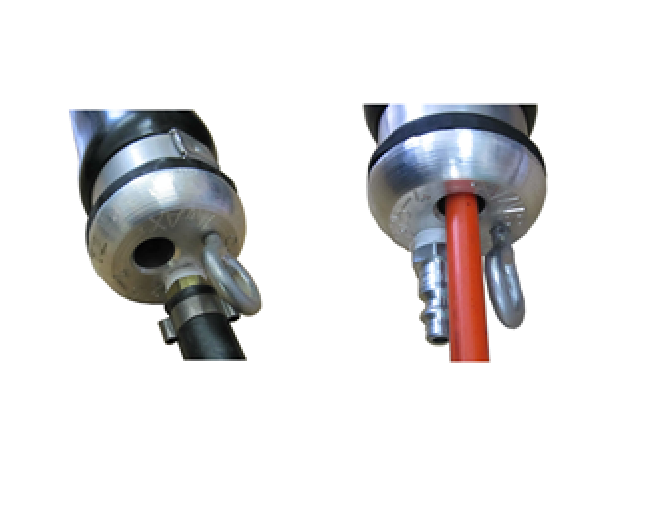

Les packers gonflables courbés sont proposés avec la capacité optionnelle d'insérer une tige de poussée de 3/8″ de diamètre extérieur à travers le support, poussant ainsi le support depuis le nez plutôt que depuis l'arrière.

La partie centrale du manchon en caoutchouc est conçue pour épouser la forme du tuyau. Le revêtement installé est appliqué contre la paroi du tuyau sur toute sa longueur. Le résultat de l'installation peut être sans plis si le matériau utilisé est conçu pour cette application. Un boulon à œil à chaque extrémité du support permet de tirer le revêtement en place.

L'option de tige de poussée traversante est disponible pour les modèles de 4", 5" et 6" (tige de poussée non incluse). Cela permet à l'opérateur de pousser le support par le nez, ce qui facilite le passage dans les virages et réduit le risque de création de plis lors de la mise en place du manchon imprégné.

La longueur standard de 54″ donne une longueur de contact de 48″ avec la paroi du tuyau. Disponible jusqu'à 6,5′ de longueur.

Caractéristiques

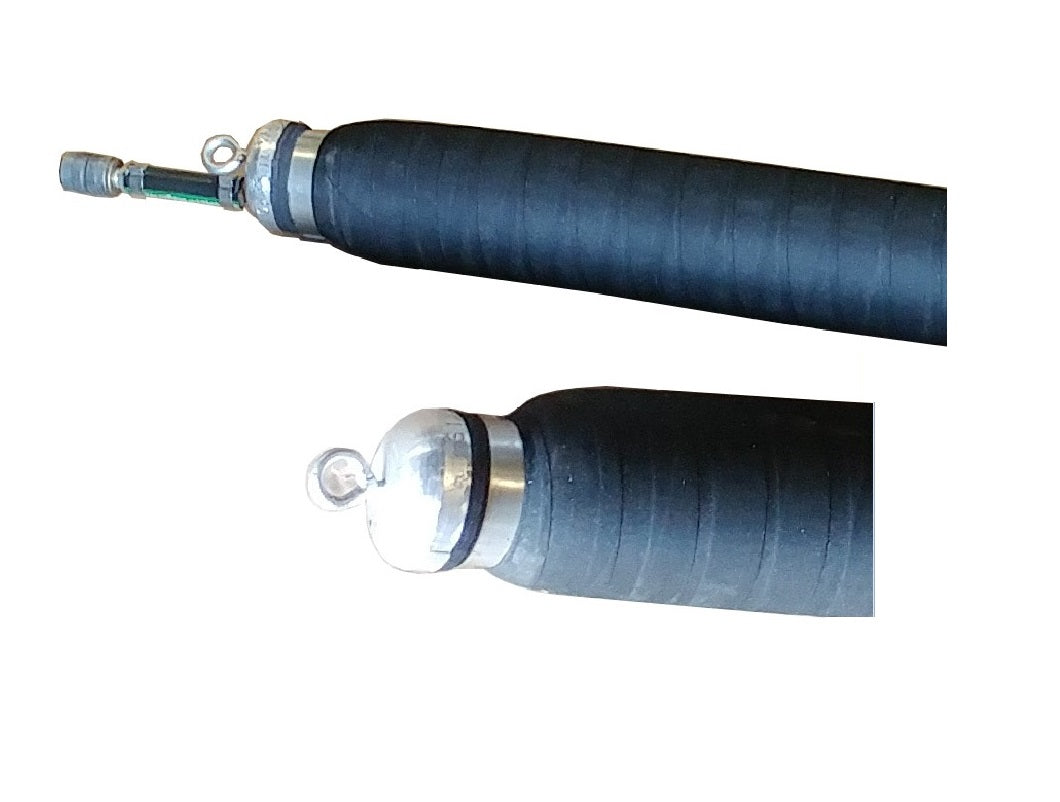

• Un boulon à œil est installé aux deux extrémités. Une bille de roulement peut être installée à la place du boulon à œil pour faciliter le passage du support dans le coude du tuyau.
• Des tuyaux semi-rigides et des systèmes de gonflage de sécurité sont disponibles.
• Des supports plus longs sont disponibles pour installer des réparations ponctuelles dans des sections droites de tuyaux latéraux de 3″, 4″ et 6″ de diamètre.

Remarques :

Pour les réparations ponctuelles durcies en place, nous recommandons un manchon d'installation avec une longueur de contact en caoutchouc de 6'' plus longue que la longueur de la réparation ponctuelle durcie en place. Produits sur mesure.

Un ensemble de têtes de traction ou de chariots pour tirer l'installateur de manchons est proposé séparément.

Note :

Lisez toujours la notice d'utilisation avant d'utiliser un appareil afin de conserver il est fonctionnel et sûr pour l'utilisateur.
